Jadual berputar bermotor

Kami komited untuk melokalisasi teknologi jentera pembungkusan lanjutan dan telah berjaya menyediakan penyelesaian komponen teras yang disesuaikan dengan keperluan tempatan di Mesir. Cam perindustrian adat kami (± 15 arka detik) menyesuaikan diri dengan ciri -ciri bahan pembungkusan tempatan, jadual berputar bermotor kami (disesuaikan dengan kurang daripada atau sama dengan 10 arka detik) memenuhi keperluan ketepatan pembungkusan produk tempatan, unit gear planet kami (P0 kurang daripada atau sama dengan 1 arka) Menggabungkan perkhidmatan pembuatan gear kelas 5 ISO, Ultra - Pemesinan CNC Precision, dan keupayaan pemutus skala besar -, kami bukan sahaja menyediakan produk tetapi juga menawarkan sokongan komprehensif untuk pemindahan teknologi, pengoptimuman proses, dan pengeluaran setempat.

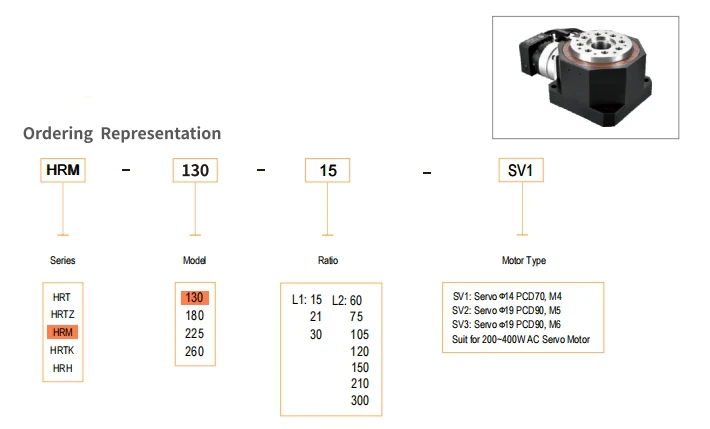

HRM - 130 Series Right - Sudut Motor Rotary Table adalah peranti penghantaran pengurangan berputar yang direka untuk ruang pemasangan terhad yang memerlukan giliran 90 darjah. Ia mempunyai kelebihan kedua-dua platform berputar berongga dan pengurangan giliran 90 darjah. Struktur turntable berongga menjadikan paip kompleks dan pendawaian lebih mudah, dan reka bentuk giliran sudut kanan dapat menyelesaikan masalah ruang pemasangan yang tidak mencukupi.



Model ini juga mempunyai ciri -ciri jenis standard SV jadual berputar bermotor, yang boleh dipadankan secara meluas dengan motor servo atau motor stepper pelbagai jenama, memberikan lebih banyak pilihan pereka apabila mereka bentuk struktur mekanikal.



Badan utama jadual putar berongga Hansheng diperbuat daripada aluminiumalloy dan diproses oleh CNC ketepatan yang tinggi untuk memastikan ketepatan setiap bahagian. Gear mengamalkan proses rawatan haba karburizing dan grinding. Selepas diproses, ia dapat mencapai ketepatan gear gred 5, dan kekerasan permukaannya dapat mencapai 58-62hr0. Selepas produk dipasang, satu lagi proses pengisaran akan dijalankan untuk memastikan bahawa paralelisme dan keseragaman muka akhir mencapai dalam jejak lari.



Tahap ketepatan beberapa gear meja berputar Hansheng Hollow mencapai tahap 4, yang menjadikan pulangan berongga platform berputar berongga sangat kecil, dan syarikat kami menggunakan reka bentuk jarak pusat gear laras untuk mengimbangi kesilapan yang dihasilkan semasa pemasangan. Ketepatan kedudukan berulang boleh mencapai 10 saat arka. yang berikut.



Turntable adalah struktur berongga, dan motor disambungkan ke sisi, yang mudah untuk pemasangan paip gas dan wayar di jig. Sama seperti pembahagi dan motor DD, objek berat boleh ditetapkan secara langsung pada transmisi platformfor. Di samping itu, syarikat kami berjaya membangunkan siri HRM kanan - platform berputar berongga sudut, yang secara berkesan menyelesaikan masalah ruang pemasangan yang tidak mencukupi yang disebabkan oleh ketinggian dan ruang terhad sebelumnya.

■ Sambungan langsung dapat meningkatkan kebolehpercayaan dan mengurangkan kos

Lengan meja kerja dan robot yang perlu dipasang boleh dipasang secara langsung pada platform berputar. Berbanding dengan penggunaan bahagian mekanikal seperti kendi, ia dapat mengurangkan masa dan kos reka bentuk mekanikal, peruntukan bahagian, pelarasan keadaan tali pinggang dan pautan lain.

■ Konfigurasi Motor

Semua jenama motor stepper atau motor servo boleh dipadankan.

■ tinggi - kedudukan ketepatan tanpa tindak balas

Tiada tindak balas, ketepatan kedudukan kurang daripada atau sama dengan 4min, ketepatan kedudukan berulang dapat mencapai kurang dari atau sama dengan 60 arka detik

Nota: Ulangi ketepatan kedudukan diukur di bawah beban malar pada suhu malar (suhu normal)

■ Struktur Hollow

Pendawaian dan paip lebih mudah dan mudah, dan kelebihan ciri ini sangat menonjol dalam persekitaran pendawaian dan paip dengan pendawaian yang kompleks.

Jadual Rotary Hansheng Hollow menawarkan fleksibiliti yang luar biasa dalam menyesuaikan diri dengan pelbagai aplikasi dengan membenarkan penyesuaian saiz antara muka. Penyesuaian ini dicapai dengan mengubah suai lubang aci dan input aci, memastikan jadual berputar dapat dengan mudah menyambung dengan motor servo dan motor stepper dari mana -mana jenama, tanpa mengira keperluan khusus. Kesesuaian ini menjadikannya penyelesaian yang ideal untuk pelbagai sistem perindustrian dan automasi.

Salah satu ciri yang menonjol dari jadual putar tradisional di pasaran adalah nisbah kelajuan terhad mereka, yang biasanya ditetapkan berdasarkan nisbah antara gear input dan output. Walau bagaimanapun, kejuruteraan maju Hansheng telah mengatasi batasan ini dengan menggunakan reka bentuk penghantaran gear multi -. Pendekatan inovatif ini membolehkan jadual berputar yang sama untuk menawarkan nisbah kelajuan berganda, menyediakan pelbagai pilihan prestasi dalam satu unit. Fleksibiliti ini sangat berharga dalam aplikasi yang memerlukan kawalan dan ketepatan dinamik. Selain itu, jadual putar direkayasa untuk menyampaikan kapasiti tork yang meningkat pada nisbah kelajuan yang sama berbanding dengan reka bentuk konvensional, meningkatkan kuasa dan kecekapan keseluruhannya.

Satu lagi kelebihan utama Hansheng Hollow Rotary Table adalah reka bentuk pemasangan yang bijak. Pangkalan ini direka dengan baik untuk mengintegrasikan dengan lancar dengan kedua -dua motor servo dan motor stepper, memastikan operasi yang lancar dan cekap. Selain itu, kami menawarkan tahap penyesuaian yang tinggi untuk reka bentuk pemasangan, yang membolehkannya disesuaikan untuk memenuhi keperluan khusus anda. Ini memastikan keserasian maksimum dengan pelbagai sistem motor dan memberikan anda kebebasan yang lebih besar dalam memilih motor servo atau stepper yang sesuai untuk aplikasi anda. Sama ada anda memerlukan saiz tertentu atau konfigurasi yang unik, jadual putar boleh disesuaikan dengan spesifikasi tepat anda, memberikan anda lebih banyak fleksibiliti dan kawalan dalam reka bentuk sistem anda.

Semasa memilih, kami memerlukan anda untuk memberikan maklumat berikut kepada pasukan jualan teknikal kami, dan jurutera kami akan memilih model yang sesuai berdasarkan keperluan anda

(1) Apakah bebannya? Saiz dan bentuk beban;

(2) bahan turntable: keluli atau aluminium, atau ________, diameter luar =_______ mm, ketebalan =_______ mm;

(3) berapa banyak stesen kerja di sana, atau bagaimana mereka beroperasi;

(4) berjalan masa setiap perjalanan=masa putaran+masa kedudukan: ________ saat =________+________ saat;

(5) berat perlawanan: _________ kg/kepingan, kuantiti perlawanan: ________ kepingan;

(6) Mengenai foto, lukisan, dan maklumat lain mengenai peranti anda.

Sekiranya anda mempunyai sebarang keperluan untuk produk yang berkaitan atau aplikasi tertentu, sila hubungi kami dengan kemudahan anda. Pasukan berdedikasi kami sentiasa bersedia untuk membantu anda, menawarkan sokongan teknikal dan bimbingan pakar untuk memastikan semua keperluan anda dipenuhi. Kami bangga dengan menyediakan penyelesaian yang disesuaikan yang disesuaikan untuk memenuhi keadaan kerja yang unik, sama ada anda menghadapi cabaran yang kompleks atau mencari konfigurasi khusus. Anda boleh bergantung kepada kami untuk menyampaikan kepakaran dan inovasi yang diperlukan untuk mengoptimumkan operasi anda dan mencapai hasil yang terbaik. Jangan teragak -agak untuk menghubungi kami pada bila -bila masa, kami berada di sini untuk membantu anda setiap langkah!
