Gear Hypoid vs. Spiral Bevel Gear: Mana Yang Sesuai untuk Kotak Gear Anda?

Gear hipoiddangear serong lingkaranmudah keliru. Yang pertama boleh dianggap sebagai jenis gear serong yang istimewa, jadi pada pandangan pertama, kedua-duanya mempunyai permukaan gigi heliks yang kompleks dan kelihatan sangat serupa. Walau bagaimanapun, di dalam kotak gear, ciri geometri utama-paksi mengimbangi-pada asasnya mengubah ciri fizikal jala gear.

Artikel ini menyediakan-perbandingan yang mendalam tentangGear Hypoidlwn. Spiral Bevel Gear berdasarkan pengalaman praktikal. Ia menganalisis aspek seperti geometri, kapasiti tork, prestasi NVH (bunyi, getaran dan kekerasan) dan kos pembuatan. Membaca artikel ini akan membantu.

Apakah Gear Hypoid?

Hypoid Gear pada asasnya ialah jenis khas bentuk transmisi gear serong, dengan terasnya ialah reka bentuk Non Interstiting Axis. Khususnya, paksi Pinion diimbangi secara menegak daripada paksi Gear Cincin di angkasa, membentuk jarak tertentu, yang juga kita rujuk sebagai Hypoid Offset

Ciri-ciri Utama

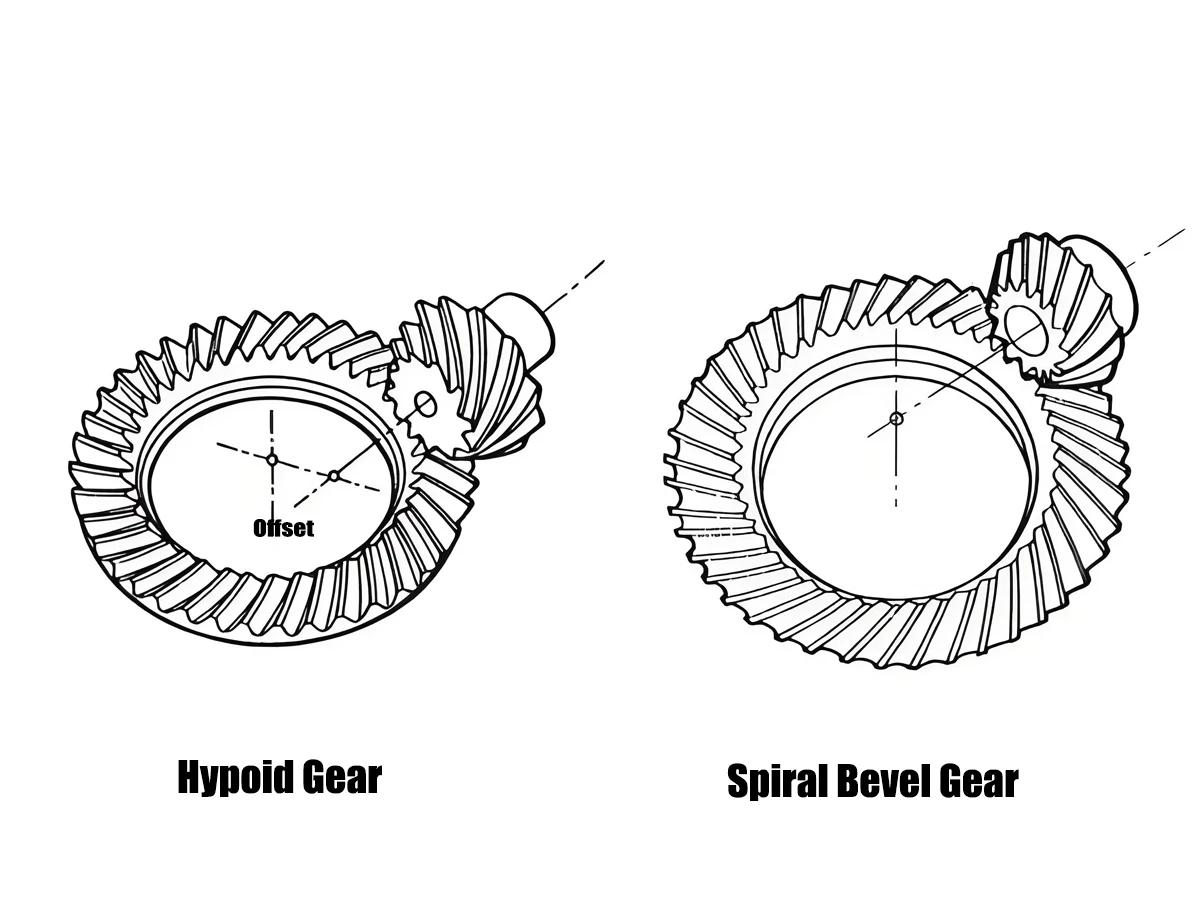

Offset Paksi:Offset ini membolehkan pinion mempunyai diameter yang lebih besar daripada gear serong lingkaran dengan nisbah penghantaran yang sama. Dalam kes ini, gear kecil lebih kuat dan kekuatan akar gigi lebih tinggi.

Gigi Lingkaran dengan Tindakan Gelongsor:Struktur ini memperkenalkan geseran gelongsor yang ketara di sepanjang arah panjang gigi. Pergerakan komposit "gelongsor+golek" ini menjadikan siratan amat licin, sementara juga memerlukan minyak pelincir untuk menahan tekanan melampau (EP).

Aplikasi berskala besar- Hypoid Gear bermula dalam industri automotif pada tahun 1920-an (dipromosikan oleh Gleason Works) untuk menyelesaikan masalah aci pemacu tinggi dan meningkatkan lagi ruang dalaman. Pada masa kini, senario aplikasi biasa termasuk Perbezaan Automotif, Robotik Ketepatan Tinggi, Jentera Perindustrian dan sebagainya.

Apakah Gear Serong Lingkaran?

Spiral Bevel Gear ialah ahli keluarga gear bevel yang sama, dengan ciri terasnya ialah Intersecting Axis, di mana dua paksi biasanya bersilang pada sudut 90 darjah dalam satah yang sama. Anda boleh bayangkan dua kon bertemu di bucunya dan melakukan gerakan guling tulen. Ia biasanya digunakan dalam bidang seperti Kotak Gear Perindustrian, Pendorong Marin, Aeroangkasa, dll.

Ciri-ciri Utama

Gerakan Berguling Tulen:Disebabkan persilangan paksi, gelongsor relatif antara permukaan gigi adalah minimum, menghasilkan penjanaan haba yang lebih rendah dan kecekapan penghantaran yang lebih tinggi (biasanya antara 90% -98%) semasa pergerakan.

Profil Gigi Melengkung: The tooth profile is curved in a spiral shape, ensuring that multiple pairs of teeth mesh simultaneously (overlap coefficient>1) dan berkongsi beban.

Perbezaan daripada Gear Serong Lurus

Bunyi & Getaran:Gear serong lurus membuat sentuhan serta-merta merentasi keseluruhan lebar gigi semasa menjalin, menghasilkan impak yang ketara dan bunyi klik. Dan gigi Lengan Lingkaran terlibat secara beransur-ansur, berjalan lebih lancar dan dengan bunyi yang sangat rendah.

Kapasiti Muatan:Gigi lingkaran mempunyai kawasan sentuhan yang lebih besar dan boleh menahan tork yang lebih tinggi di bawah volum yang sama.

Gear Hypoid

Gear Serong Lingkaran

Reka Bentuk & Geometri

Konfigurasi Paksi

Mod sentuhan gigi

• Serong LingkaranGear:Tampalan Sentuhan Gigi berbentuk elips dan sebaiknya diletakkan di tengah-tengah permukaan gigi.
• Gear Hypoid:Disebabkan gelongsor paksi, bintik sentuhannya memanjang, memperlihatkan bentuk tampalan pepenjuru yang langsing.

Kebaikan dan Keburukan Offset

Kelebihan

• Pinion yang lebih kuat:Bias membolehkan gear kecil mempunyai diameter dan sudut heliks yang lebih besar, menghasilkan akar gigi yang lebih kuat dan kapasiti galas beban{0}}yang lebih tinggi.
• Nisbah Kenalan Lebih Tinggi:Trajektori sentuhan yang lebih panjang bermakna lebih banyak gigi dipasang secara serentak, menghasilkan pengagihan beban yang lebih sekata dan operasi yang lebih lancar.
• Fleksibiliti Reka Bentuk:Benarkan aci penghantaran melepasi di bawah garis tengah gear besar, merendahkan pusat graviti kenderaan dan meningkatkan penggunaan ruang.

Had

• Kecekapan yang rendah sedikit:Terdapat gelongsor paksi yang ketara di antara permukaan gigi, mengakibatkan kehilangan geseran meningkat.
• Tekanan Hubungan yang Lebih Tinggi:Walaupun pengagihan beban adalah baik, kesan gabungan gelongsor dan bergolek akan menghasilkan tegasan permukaan yang lebih tinggi.
• Pembuatan lebih kompleks:memerlukan alat mesin dan alat pemotong yang khusus dan lebih kompleks.

Ciri-ciri Prestasi

Kerumitan Pembuatan

Proses Pemesinan

• Ketukangan tradisional:Kedua-duanya telah banyak bergantung pada alat mesin Gleason atau Klingelnberg untuk memotong dan mengisar gear. Pasangan gear hipoid biasanya memerlukan Lapping secara berpasangan untuk memastikan titik sentuhan yang ideal, yang memerlukan pengalaman pengendali tahap tinggi.
• Teknologi moden:Teknologi lanjutan seperti Power Skiving boleh melengkapkan pemesinan kasar dan halus dalam satu pengapit, meningkatkan keserasian dan ketepatan kedudukan gear secara besar-besaran, terutamanya sesuai untuk pengeluaran besar-besaran gear Hypoid -kepersisan tinggi, dengan sangat memendekkan kitaran pengeluaran.

Keperluan Ketepatan

• Gear Hypoid:Keperluan kawalan untuk topologi permukaan gigi (struktur mikro) dan kedudukan kawasan sentuhan adalah lebih ketat. Disebabkan pengimbangan paksi, sebarang ralat pemasangan kecil (sudut, jarak) akan dikuatkan, mengakibatkan anjakan zon sentuhan, bunyi bising dan haus awal. Biasanya, ketepatan tahap ISO 5-6 diperlukan untuk mencapai prestasi optimum.
• LingkaranSerongGear:Toleransi kesalahannya lebih tinggi sedikit daripada Gear Hypoid, dan ia biasanya memerlukan ketepatan ISO 6-7 untuk memenuhi kebanyakan aplikasi perindustrian.

Implikasi Kos & Masa Utama

Secara keseluruhannya, kos pembuatan Hypoid Gear biasanya lebih tinggi daripada Spiral Marvel Gear. Oleh kerana pemprosesannya yang lebih kompleks, keperluan ketepatan yang lebih tinggi, dan proses tambahan pengisaran berpasangan.

• Masa Utama:Disebabkan oleh kerumitan proses dan keperluan untuk peralatan khusus, kitaran penghantaran gear Hypoid biasanya lebih lama, terutamanya dalam projek tersuai.
• Acuan/alat pemotong:Kedua-dua alat pemotong bukan{0}}piawai mempunyai kos yang tinggi. Tetapi kehausan alatan gear hypoid lebih pantas (disebabkan oleh simulasi geseran gelongsor), dan kos alat-jangka panjang juga lebih tinggi.

Pelinciran & Penyelenggaraan

Keperluan Pelinciran

Gear Hypoid:Tekanan Melampau (EP Lubricants) mesti digunakan, biasanya gred API GL-5. Bahan tambahan sulfur dan fosforus dalam produk minyak akan membentuk filem kimia pada permukaan gigi, menghalang logam terus kepada sentuhan logam dan "melecet" di bawah tekanan tinggi yang dihasilkan oleh gelongsor. Minyak gear biasa tidak boleh digunakan.

Gear Serong Lingkaran:Berbanding dengan Gear Hypoid, Spiral Sleeve Gea mempunyai keperluan yang agak santai untuk minyak pelincir. Dalam kebanyakan aplikasi beban rendah hingga sederhana, minyak gear-karat dan anti-pengoksidaan (R&O) berkualiti tinggi atau minyak gred API GL-4 adalah mencukupi.

Kitaran Penyelenggaraan & Mod Kegagalan

Disebabkan penggunaan bahan tambahan EP dalam minyak gear Hypoid dari semasa ke semasa dan suhu operasi yang lebih tinggi, kitaran penukaran minyaknya biasanya lebih pendek daripada kotak gear Spiral Marvel, memerlukan pemantauan yang lebih kerap terhadap keadaan permukaan minyak dan gigi.

Mod Kegagalan

• Kedua-duanya mempunyai:pitting, haus, dan ubah bentuk plastik.
• Gear Hypoid:Lecet & Pemarkahan, haus tidak normal yang disebabkan oleh kegagalan pelinciran dan salah jajaran.
• Gear Serong Lingkaran:Beban hujung gigi tertumpu kerana ralat pemasangan (sisihan kawasan hubungan)

Pada masa ini, saya percaya anda sepatutnya memahami bahawa tidak ada keunggulan mutlak atau rendah diri antara kedua-dua jenis gear ini, hanya prestasi berbeza dalam senario yang berbeza. Seterusnya, kita akan membincangkan aplikasi khusus kedua-duanya.

Selepas memahami apa itu dan mengapa, apa yang perlu difahami sekarang ialah di mana ia digunakan, yang juga merupakan perkara penting untuk membezakan antara mereka.

Bila Memilih Gear Hypoid

Bila Memilih Gear Serong Lingkaran





Analisis Pengagihan Beban

Pengiraan Tekanan Hubungi

Untuk gear serong lingkaran,analisis tegasannya terutamanya mengikut Teori Hubungan Hertzian, yang boleh dikira dengan tepat menggunakan piawaian AGMA atau perisian analisis unsur terhingga (FEA) seperti ANSYS dan Abaqus.

Untuk gear hipoid,pengiraannya agak rumit. Disebabkan kewujudan bersama bergolek dan gelongsor, tegasan sentuhan ialah nilai komposit. Perisian reka bentuk gear profesional (seperti Gleason CAGE) mesti digunakan semasa reka bentuk ™, Klingelnberg KIMoS ™), Perisian ini boleh mensimulasikan topologi permukaan gigi dengan tepat dan melakukan Analisis Sentuhan Gigi (TCA) untuk meramalkan kedudukan titik sentuhan dan kepekatan tekanan di bawah beban.

Kesan Kelajuan Gelongsor

Ini adalah kunci untuk membezakan antara keduanya. Terdapat gelongsor geometri yang ketara di antara permukaan gigi gear Hypoid, yang bermanfaat untuk berjalan masuk dan pengurangan hingar, tetapi juga membawa dua kesan utama:

Kehilangan kecekapan dan kenaikan suhu:Geseran gelongsor adalah punca utama pengurangan kecekapan (kepada 90-95%) dan menjana haba tambahan, memerlukan pelinciran dan keperluan penyejukan yang lebih tinggi.

Keupayaan anti lekatan:Kelajuan gelongsor yang tinggi boleh merosakkan filem minyak dengan mudah, dan minyak pelincir yang mengandungi bahan tambahan tekanan melampau (EP) diperlukan untuk mengelakkan kegagalan lekatan permukaan gigi.

Ketepatan & Toleransi

Mengapa Gear Hypoid Memerlukan Ketepatan Lebih Tinggi

Elips sentuhan titik kompleksnya sangat sensitif terhadap geometri mikro (pengubahsuaian topologi) permukaan gigi. Penyimpangan kecil dalam bentuk atau orientasi gigi boleh dikuatkan dengan berat sebelah, membawa kepada hanyut yang teruk di kawasan sentuhan, peningkatan hingar dan pengurangan kapasiti galas-beban. Oleh itu, untuk mencapai ketenangan teori dan prestasi tinggi, ia biasanya diperlukan untuk mencapai tahap ketepatan ISO 5-6 yang sangat tinggi.

Di Automasi Hansheng, kami bergantung pada teknologi Power Skiving termaju dan sistem pemeriksaan ketepatan untuk menghasilkan gear hypoid ketepatan ISO 5 peringkat secara stabil.

Sensitiviti Perhimpunan

• Gear serong lingkaran:sangat sensitif kepada kedudukan persilangan paksi.
• Gear Hypoid:Sebagai tambahan kepada kedudukan paksi, mereka juga sensitif kepada sisihan dalam jarak mengimbangi.

Pemilihan Bahan

Perbandingan Bahan Biasa

20CrMnTi (standard GB Cina) dan SCM415/SCM420 (standard JIS Jepun) ialah dua-keluli aloi karbon rendah yang digunakan secara meluas dalam gear beban tinggi. Kesemuanya mengandungi unsur pengaloian seperti kromium (Cr), mangan (Mn), titanium (Ti), atau molibdenum (Mo), bertujuan untuk meningkatkan kebolehkerasan bahan.

Pilihan bahan biasanya bergantung pada kos, rantaian bekalan, dan keperluan khusus untuk kekerasan teras. Sebagai contoh,SAE 8620ialah bahan setara yang biasa digunakan di Amerika Utara.

Keperluan Rawatan Haba

Proses rawatan haba standard ialah pengkarburan dan pelindapkejutan diikuti dengan-pembajaan suhu rendah. intinya terletak pada

• Kedalaman lapisan penyusupan:Ia perlu dikira dengan tepat berdasarkan modulus dan beban kerja. Jika terlalu cetek, ia mudah dihancurkan, dan jika terlalu dalam, ia mudah terkelupas.
• Kekerasan permukaan:HRC 58-62 biasanya diperlukan.
• Kawalan ubah bentuk:Ini adalah titik sukar dalam pembuatan gear ketepatan, memerlukan lekapan profesional dan pengalaman proses untuk memastikan ketepatan profil gigi kekal dalam julat yang boleh dikawal selepas rawatan haba.

Penyelesaian Tersuai lwn Standard

Had Bahagian Standard
Gear standard yang beredar di pasaran, seperti gear serong metrik dan imperial tertentu, selalunya merupakan produk reka bentuk kompromi. Mereka mungkin tidak memenuhi keperluan anda untuk kecekapan optimum, saiz minimum atau sasaran hingar tertentu. Menggunakan komponen standard selalunya bermakna menjejaskan prestasi, jangka hayat atau saiz sistem.

Nilai Penyesuaian

1. Tentukan nisbah penghantaran dengan tepat.
2. Pengoptimuman dan pengubahsuaian bentuk/orientasi gigi untuk mengimbangi ubah bentuk di bawah beban yang dijangkakan.
3. Mengintegrasikan gear dengan aci, bebibir dan komponen lain ke dalam reka bentuk bersepadu mengurangkan bilangan bahagian dan ralat kumulatif.
4. Padanan tepat bahan dan rawatan haba
5. Cadangan reka bentuk pelinciran berdasarkan keadaan kerja sebenar.

Perkhidmatan kejuruteraan kamiberakar umbi dalam ini. Pasukan kami bukan sahaja memproses berdasarkan lukisan, tetapi juga menyediakan set lengkap penyelesaian daripada analisis konseptual, pengoptimuman reka bentuk, pembuatan ketepatan kepada ujian dan pengesahan. Melaluipenyesuaian, pasukan kejuruteraan kami akan bekerjasama dengan anda untuk memastikan penghantaran akhir bukan hanya sebahagian, tetapi peningkatan ketara daya saing produk anda, daripada pemilihan bahan kepada penalaan profil gigi-yang halus.

Pelaburan Permulaan

Kos Perkakas

Untuk Gear Hypoid:Disebabkan permukaan Gear Hypoid yang kompleks memerlukan pemotong pengisar-berbentuk cakera yang sangat khusus dan alat pengisar, atau jika anda perlu menyesuaikan nisbah atau saiz gear yang unik, kos alat pemotong&pengisaran anda biasanya tinggi pada peringkat awal.

Untuk Spiral Marvel Gear:Alat pemotong dan proses pembuatan untuk gear ini secara relatifnya lebih standard, jadi dalam projek tersuai, kos acuan/alat sekali-nya biasanya lebih rendah daripada gear Hypoid.

Keperluan MOQ (Kuantiti Pesanan Minimum).

Disebabkan proses pengeluaran dan persediaan Hypoid gear yang lebih kompleks dan{0}}memakan masa, pengeluar biasanya memerlukan kuantiti pesanan minimum (MOQ) yang lebih tinggi untuk membetulkan kos secara sekata. Fleksibiliti pengeluaran gear Spiral Marvel lebih tinggi, menjadikannya lebih mudah untuk memenuhi permintaan pesanan bersaiz kecil dan sederhana-.

Melalui soalan ini, anda boleh mempunyai pemahaman yang lebih jelas tentang gear yang perlu anda pilih untuk projek anda.

Hansheng bukan sahaja pengeluar gear, tetapi juga rakan kongsi anda untuk mencapai-reka bentuk berprestasi tinggi.

Pengkhususan dalam Gear 5 Gred ISO
Kami pakar dalam pembuatan gear Hypoid dan Spiral Bevel berketepatan tinggi-tinggi yang memenuhi piawaian ISO 5 (bersamaan dengan AGMA Q11-12). Sangat sesuai untuk gandar pemacu kenderaan elektrik yang mengejar kesunyian, sambungan robot yang memerlukan ralat sifar, dan instrumen ketepatan dengan kebolehpercayaan yang tinggi,

Menguasai Pembuatan Termaju
Selain proses pemesinan gear tradisional, kami juga telah memperkenalkan teknik pemesinan termaju seperti Power Skiving. Berbanding dengan ketukangan tradisional, Power Skiving boleh melengkapkan semua proses daripada pemesinan kasar kepada pemesinan ketepatan dalam satu pengapitan alat mesin. Ini telah memendekkan kitaran pengeluaran kami dengan ketara dan mengurangkan ralat kumulatif dengan ketara.

Julat Modul untuk Aplikasi Ketepatan
Keupayaan teras kami meliputi julatModul 0.1 hingga 5.0.Sama ada anda mereka bentuk peranti perubatan mikro (Modul<1.0) or high torque industrial robots (Module 1.0-5.0), we can provide optimized precision gear solutions.

Terokai -kepersisan tinggi kamiPenyelesaian gear hipoid

Bolehkah gear hypoid menggantikan gear serong lingkaran dalam reka bentuk sedia ada?

Tidak. Anda tidak boleh menukar terus set gear hypoid dengan set serong lingkaran dalam kotak gear sedia ada. Sebabnya adalah asas kepada reka bentuk mereka: mengimbangi paksi. Kotak gear yang direka untuk paksi bersilang bagi gear serong lingkaran tidak akan mempunyai ruang fizikal atau kedudukan galas yang betul untuk menampung paksi mengimbangi pinion hipoid. Penggantian memerlukan reka bentuk semula lengkap perumahan kotak gear dan pemasangan galas.

Apakah perbezaan kecekapan tipikal antara gear serong hipoid dan lingkaran?

Gear serong lingkaran biasanya lebih cekap, beroperasi dalam julat 90-98%. Gear hipoid, disebabkan geseran gelongsor yang wujud antara gigi, mempunyai kecekapan yang lebih rendah sedikit, biasanya antara 90-95%.

Jenis gear yang manakah mengendalikan beban kejutan dengan lebih baik?

Gear hipoid biasanya mengendalikan beban kejutan dan tork tinggi lebih baik daripada gear serong lingkaran dengan saiz anggaran yang sama. Ini disebabkan oleh dua faktor utama:

Pinion hypoid mempunyai diameter yang lebih besar dan sudut lingkaran yang lebih besar, menghasilkan gigi yang lebih kuat secara fizikal.

Gear hipoid mempunyai nisbah sentuhan yang lebih tinggi (lebih banyak gigi dalam jaringan pada bila-bila masa), yang mengagihkan beban ke atas kawasan permukaan yang lebih besar.

Bagaimanakah pengimbangan paksi mempengaruhi prestasi gear?

Offset paksi ialah ciri penentu gear hipoid dan mempunyai beberapa kesan:

Positif: Ia membolehkan pinion yang lebih kuat, kapasiti tork yang lebih tinggi, dan operasi yang sangat lancar dan senyap (prestasi NVH). Ia juga menawarkan fleksibiliti reka bentuk yang lebih besar untuk susun atur mesin.

Negatif: Ia memperkenalkan geseran gelongsor, yang mengurangkan kecekapan, menjana lebih banyak haba, dan memerlukan penggunaan pelincir tekanan melampau (EP) khusus.

Apakah tahap ketepatan yang diperlukan untuk pembuatan gear hypoid?

Gear hypoid{0}}berprestasi tinggi amat sensitif terhadap ralat pembuatan dan pemasangan. Untuk memastikan sentuhan gigi yang betul dan mengelakkan kegagalan pramatang, tahap ketepatan ISO 5 atau lebih tinggi (bersamaan dengan AGMA Q11-12) selalunya diperlukan, terutamanya dalam aplikasi yang menuntut seperti pacuan kenderaan elektrik dan robotik.

Adakah gear hypoid lebih mahal daripada gear serong lingkaran?

Ya, sebagai peraturan umum, set gear hypoid akan lebih mahal daripada set serong lingkaran yang setanding. Kos yang lebih tinggi adalah disebabkan oleh geometri yang lebih kompleks, toleransi pembuatan yang lebih ketat, perkakas khusus, dan keperluan biasa bagi pinan dan gear gelang untuk dimesin dan dilipat sebagai pasangan yang sepadan.

Bolehkah kedua-dua jenis gear digunakan dalam-aplikasi berkelajuan tinggi?

Ya, kedua-duanya sesuai untuk-aplikasi berkelajuan tinggi, tetapi dengan pertimbangan yang berbeza.

Bagi gear hypoid, cabaran utama pada kelajuan tinggi ialah menguruskan haba yang dihasilkan oleh geseran gelongsor. Sistem penyejukan dan pelinciran yang berkesan adalah kritikal.

Untuk gear serong lingkaran, yang menghasilkan kurang haba, tumpuan utama pada kelajuan tinggi adalah untuk mengekalkan keseimbangan dinamik yang tepat untuk meminimumkan getaran.

Apakah keperluan pelinciran untuk setiap jenis?

Gear Hypoid: MESTI menggunakan pelincir tekanan melampau (EP), biasanya yang memenuhi spesifikasi API GL-5. Bahan tambahan EP membentuk lapisan pelindung pada permukaan gigi untuk mengelakkan kegagalan bencana (melecet) di bawah tekanan kuat sentuhan gelongsor.

Gear Serong Lingkaran: Mempunyai keperluan yang kurang mendesak. Minyak gear pencegah karat dan pengoksidaan (R&O) berkualiti tinggi-atau pelincir API GL-4 yang lebih lembut sudah memadai untuk kebanyakan aplikasi. Menggunakan pelincir yang salah dalam set gear hypoid akan membawa kepada kegagalan yang cepat.

Pilihan antara gear hypoid dan gear serong lingkaran bukan soal "lebih baik" atau "lebih teruk." Ia bergantung sepenuhnya pada keperluan khusus aplikasi anda.

Tiada gear "terbaik". Hanya ada gear yang paling sesuai untuk aplikasi unik anda-yang menguatkan kekuatan teras produk anda, sama ada itu bisikan-operasi senyap EV mewah atau kebolehpercayaan penghantar industri tanpa kompromi.
