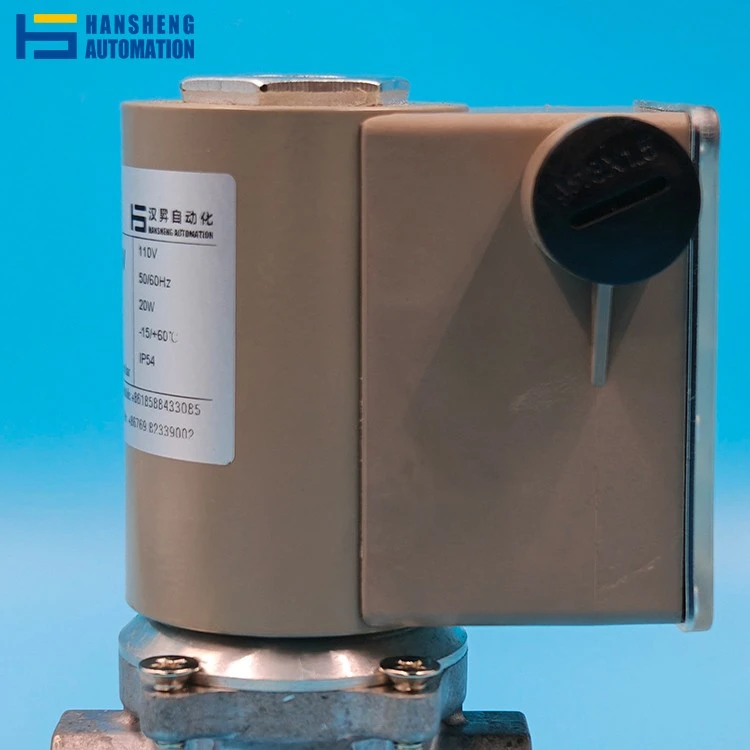

Apakah injap solenoid?
Injap yang didorong oleh elektrik yang digunakan sama ada membiarkan atau menghentikan aliran media di seluruhnya adalah injap solenoid. Dengan mempunyai pelocok bergerak naik dan turun bergantung kepada medan magnet yang dihasilkan oleh solenoid elektrik, fungsi injap solenoid. Sama ada membuka atau menutup oracle yang dilalui oleh media adalah tindakan plunger. Injap solenoid boleh digunakan dalam pelbagai kegunaan terima kasih kepada pelbagai reka bentuk, bahan binaan, dan tujuan litar. Mereka boleh dikawal dari jauh dan secara automatik kerana mereka beroperasi secara elektrik. Di antara banyak kegunaan industri lain, rawatan air, automatik, pemprosesan makanan, dan banyak lagi mendapati mereka kerap.
Juga komponen kawalan yang paling sering digunakan dalam sains cecair adalah injap elektromagnet. Pekerjaan mereka menutup, melepaskan, mencampurkan, mengedarkan, atau menggabungkan cecair. Mereka mendapati penggunaan dalam beberapa bidang aktiviti. Pertukaran cepat dan selamat, kebolehpercayaan yang hebat, hayat perkhidmatan yang panjang, keserasian sederhana bahan yang digunakan, kuasa kawalan rendah, dan reka bentuk mudah ditawarkan oleh injap elektromagnet.
01
CE Certified
Mematuhi EN 161: 2011-A3: 2013, Kelas A Standard
02
Medium
Gas asli, LPG, gas bandar, udara dan gas bersih lain
03
Kawalan aliran yang tepat
Sesuai untuk operasi sensitif dalam peranti perubatan dan industri, kawalan cecair/gas yang tepat
04
Masa tindak balas yang cepat
Pergerakan pembukaan dan tutup cepat adalah penting untuk kegunaan keselamatan dan tindak balas bahaya cepat
Bagaimana solenoid berfungsi?
Injap solenoid beroperasi kebanyakannya di bawah kawalan pembukaan dan menutup injap oleh daya elektromagnet. Biasanya, pembinaannya memerlukan gegelung, badan injap, teras injap, dan mata air.
Kuasa atas keadaan
Bergantung pada reka bentuk injap solenoid, gegelung menghasilkan medan magnet apabila bertenaga, yang menarik teras injap ke arah satu hujung dan membuka atau menutup injap. Hidup/mati, arah beralih arah, dan lain -lain boleh dicapai dengan keadaan elektrik di bawah kawalan ke atas aliran cecair atau gas.
Kekuatan mati
Daya elektromagnet hilang apabila gegelung dimatikan; Inti injap kemudian bergerak kembali ke titik permulaannya di bawah operasi musim bunga, menutup atau membuka injap dan dengan itu menyekat atau menukar saluran bendalir.
Injap solenoid diklasifikasikan sebagai tindakan langsung atau juruterbang yang dikendalikan berdasarkan struktur dan niat mereka. Manakala perintis yang dikendalikan oleh injap solenoid memerlukan tindakan bersama injap injap utama dan injap perintis untuk mendapatkan kawalan aliran yang lebih baik, injap solenoid bertindak langsung menggunakan daya elektromagnet langsung untuk menolak teras injap.
Apakah spesifikasi nilai
Parameter teknikal
Biasanya injap tertutup, dibuka apabila bertenaga.
Pembukaan cepat SG..Q: Dibuka dalam 0.5 s, ditutup dalam 1 s.
SLOW OPENS SG..S: Masa pembukaan T boleh laras, lalai adalah kira -kira 8s. Bahagian pembukaan awal yang boleh dilanda pembukaan cepat boleh laras dalam 50% daripada totalstroke, tetapan lalai adalah kira -kira 10%. Penutupan injap kurang dari 1s.
Maks. Tekanan Inlet: 200mbar.
Kehilangan tekanan
Kadar aliran pintasan (hanya untuk SA)
Apakah jenis injap solenoid yang ada?
*Nombor menunjukkan diameter lubang pintasan yang saiznya dapat disesuaikan mengikut keperluan
Dimensi
| Jenis | Sambungan | L1/mm | L2/mm | H1/mm | H1 '/mm | H2/mm | D/mm | H/mm | n | Kuasa /w |
| SG 15R | Rp12 " | 57 | 71 | 169 | 112 | 25 | - | - | - | 20 |
| SG 20R | Rp34 " | 62 | 91 | 184 | 127 | 33 | - | - | - | 24 |
| SG 25R | Rp1 " | 62 | 91 | 184 | 127 | 33 | - | - | - | 24 |
| SG 32R | Rp114 " | 67 | 128 | 204 | 146 | 39 | - | - | - | 29 |
| SG 40/32R | Rp112 " | 67 | 128 | 204 | 146 | 39 | - | - | - | 29 |
| SG 40R | Rp112 " | 77 | 151 | 286 | 209 | 52 | - | - | - | 50 |
| SG 40f | DN 40 | 77 | 200 | 286 | 209 | 70 | 110 | 18 | 4 | 50 |
| SG 50R | Rp2 " | 82 | 182 | 297 | 220 | 64 | - | - | - | 57 |
| SG 50F | DN 50 | 82 | 230 | 297 | 220 | 84 | 125 | 18 | 4 | 57 |
| SG65F | DN 65 | 100 | 310 | 370 | 293 | 88 | 145 | 18 | 4 | 84 |
| SG 80F | DN 80 | 100 | 310 | 370 | 293 | 100 | 160 | 18 | 8 | 84 |
| SG 100F | DN 100 | 100 | 350 | 427 | 350 | 115 | 180 | 18 | 8 | 107 |
Bebibir pasangan untuk sambungan bebibir dari PN1.6MPA dalam GB/T9119 - 2010 menggunakan bebibir paip keluli berkimpalan rata.
Dimensi injap solenoid udara adalah injap solenoid gas SG dengan diameter yang sama.
Apakah injap solenoid yang digunakan?
Untuk keselamatan ditutup - dari saluran paip utama gas
| ① Tekanan tekanan | ② manual tutup - injap off | ③ Penapis Gas SF | ④ Tekanan Pengawal selia GV |
| ⑤ injap pelega srv | ⑥ suis tekanan gs | ⑦ injap solenoid gas sg | ⑧ biasanya membuka injap solenoid SOV |
Untuk keselamatan ditutup - dari saluran paip gas sebelum pembakar
Bagaimana injap solenoid dipasang?
Postur pemasangan: tidak terbalik; Dalam kedudukan tegak menegak atau zon Hori -.
Berdasarkan anak panah pada badan injap, seseorang dapat menentukan arah pemasangan.
Pasang jauh dari sumber haba: Suhu ambien: -15 hingga 60 darjah Celsius.
Kandang: IP 54: melarang pemasangan luaran
Apakah langkah berjaga -jaga untuk injap solenoid?
Sebelum pemasangan, paip perlu dibersihkan; Sila gunakan bahan pengedap seperti yang dinasihatkan untuk menghentikan objek asing daripada masuk ke dalam injap.
Selepas memasang, jangan mengimpal paip di sekitar injap untuk mengelakkan objek asing menyekat atau merosakkannya.
Pasang mudah - mengekalkan manual shut - off injap hulu.
Pasang penapis SF hulu untuk menjaga injap dari objek asing.
Tinggal dalam tekanan masuk maksimum 200 mbar.
Soalan Lazim
Q: Apakah perbezaan antara langsung - bertindak dan juruterbang - injap solenoid yang dikendalikan?
A: Direct - Acting Injap Solenoid bergantung kepada daya elektromagnet untuk terus menolak teras injap, menghapuskan keperluan untuk perbezaan tekanan. Mereka sesuai untuk diameter kecil (contohnya, DN15-DN25) dan tekanan rendah (kurang daripada atau sama dengan 200 mbar) (contohnya, penutupan keselamatan paip gas). Mereka menawarkan tindak balas yang cepat (masa pembukaan kurang daripada atau sama dengan 0.5 saat), tetapi juga menawarkan kadar aliran yang lebih rendah.
Pilot - injap solenoid yang dikendalikan, dikawal oleh hubungan antara injap injap utama dan injap perintis, memerlukan perbezaan tekanan. Mereka sesuai untuk diameter besar (contohnya, DN40-DN100) dan kadar aliran tinggi (contohnya, rawatan air perindustrian). Mereka menawarkan kawalan aliran yang lebih tepat, tetapi memerlukan tekanan masuk sekurang -kurangnya perbezaan tekanan permulaan minimum (lebih besar daripada atau sama dengan 50 mbar).
S: Apakah keserasian voltan injap solenoid? Bolehkah mereka digunakan dengan sistem 24V DC?
A: Voltan AC: 10V hingga 250V (misalnya, SG 15RQ mungkir hingga 110V AC), serasi dengan kuasa AC industri biasa (110V/220V);
Voltan DC: 12V hingga 48V, yang memerlukan model DC tersuai (misalnya, SG 20R - DC24V), sesuai untuk senario kawalan automatik (misalnya, hubungan PLC).
Nota: Model DC mesti ditentukan terlebih dahulu untuk mengelakkan sambungan yang salah dan pembakaran gegelung.
S: Butiran apa yang perlu dipertimbangkan semasa pemasangan? Apakah akibat pemasangan terbalik?
A: Semasa pemasangan, perhatikan butiran seperti arahan, orientasi, dan persekitaran. Butirannya adalah seperti berikut:
Arah: Mesti dipasang mengikut anak panah pada badan injap. Membalikkan orientasi boleh menyebabkan teras injap melekat atau bocor.
Orientasi: Pemasangan menegak lebih disukai. Untuk pemasangan mendatar, pastikan gegelung menghadap ke atas. Jangan pasang injap dalam kedudukan terbalik (ini boleh menyebabkan kegagalan musim bunga dan penyitaan teras injap).
Persekitaran: Jauhkan dari sumber haba, mengekalkan suhu ambien -15 darjah ke +60 darjah, dan mematuhi perlindungan IP54. Pemasangan luar adalah dilarang.
Pretreatment: Pasang injap shutoff manual (untuk penyelenggaraan mudah) dan penapis (seperti siri SF, yang menapis kekotoran lebih besar daripada atau sama dengan 50μm) hulu untuk mengelakkan kekotoran daripada menyumbat teras injap.
S: Apakah punca umum injap solenoid yang tidak beroperasi (tiada tindak balas selepas kuasa digunakan)? Bagaimana saya boleh menyelesaikan masalah?
A: Masalah bekalan kuasa: Gunakan multimeter untuk memeriksa sama ada voltan memenuhi nilai yang diberi nilai (contohnya, untuk model 110V AC, sisihan voltan harus kurang daripada atau sama dengan ± 10%).
Kegagalan gegelung: Selepas mematikan, mengukur rintangan gegelung (julat normal: 50Ω-200Ω, kira-kira 80Ω untuk SG 15RQ). Sekiranya rintangan tidak terhingga, gegelung dibakar dan perlu diganti.
Teras injap terjebak: membongkar badan injap dan memeriksa kekotoran (seperti kimpalan kimpalan dan karat). Meniupnya dengan udara termampat. Selepas pembersihan, gunakan sedikit minyak silikon untuk pelinciran.
Pembezaan tekanan yang tidak mencukupi: untuk injap yang dikendalikan oleh juruterbang -, pastikan tekanan masuk lebih besar daripada atau sama dengan 50mbar (misalnya, SG 40F); Jika tidak, injap tidak akan bergerak.
