Penerangan Produk

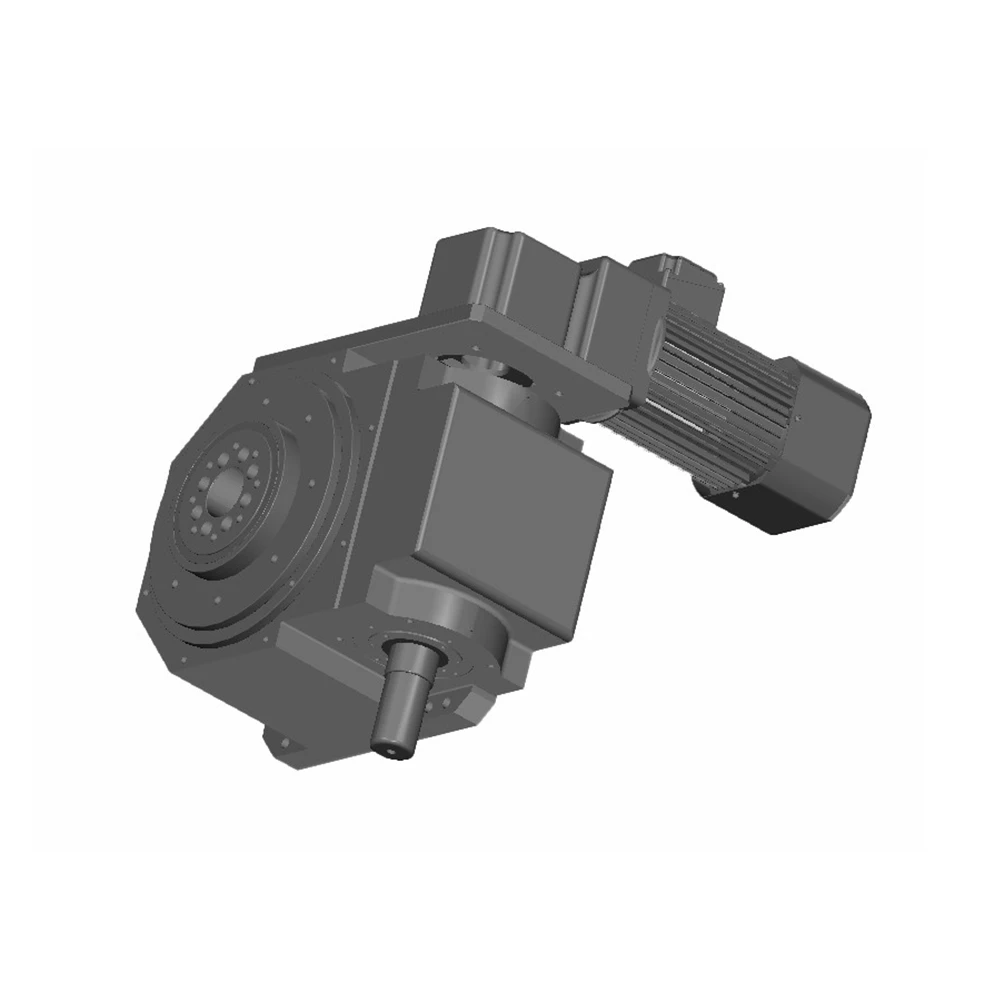

Pengindeksan Stesen Tetap Jenis Jadual DT (pengindeksan Stesen Tetap Jadual DT) adalah peranti pengindeksan cam desktop yang direka oleh Hansheng Automation khusus untuk senario automasi tugas -. Mereka menggunakan struktur "flange besar berputar besar + besar - aperture hollow aci" struktur. Plat tetap cembung pada hujung output memastikan kestabilan mekanikal semasa pengindeksan, mampu menahan beban paksi yang signifikan dan tekanan radial menegak. Aperture berongga menampung penghalaan saluran paip air, elektrik, minyak, dan gas, menghapuskan keperluan untuk ruang pendawaian tambahan dan menjadikannya sesuai untuk peralatan automasi tugas berat - yang memerlukan integrasi garis multi -. Struktur mereka yang diperkemas dan ketegaran yang kuat telah menjadikannya digunakan secara meluas dalam sistem automasi segerak transmisi sekejap dalam industri seperti pembungkusan, elektronik, dan automotif.

struktur dan operasi produk

Apabila aci input berputar, pengikut cam berputar turet output dengan lengkung anjakan yang diberikan semasa berguling di sepanjang dinding tulang rusuk. Di rantau ini di mana tulang rusuk selari dengan muka akhir cam dalam julat statik, pengikutnya berputar di sepanjang paksi, tetapi turet itu sendiri tidak berputar. Rusuk tirus sentiasa bersentuhan dengan dua atau tiga pengikut cam supaya putaran aci input dihantar sama rata ke aci output. Serangan balik ini boleh dihapuskan dengan memutar bebibir eksentrik yang menyokong aci input dan mengurangkan jarak antara aci input dan output. Ketegaran pemacu pengindeksan boleh ditingkatkan dengan menyesuaikan dengan tepat preload di rantau elastik pengikut cam dan cam.

Platform DT Platform pengindeksan stesen tetap adalah saiz dan reka bentuk yang sama dengan jenis flange dan digunakan dalam pelbagai aplikasi yang memerlukan aci berongga, beban berat, automasi langsung pelbagai jenis mekanisme dan jentera industri untuk automasi segerak pemacu sekejap dan dapat menahan beban paksi besar dan tekanan radial menegak. Permukaan cakera tetap cembung pada hujung output dan aci berongga besar boleh dipadankan dengan tetapan periferal automatik dinamik dan statik. Bore berongga boleh dilalui melalui saluran paip air, elektrik, minyak dan gas dan digunakan secara meluas dalam peralatan automasi tugas -.

Ciri	Hujung output adalah struktur berongga besar tetap dengan wajah bebibir yang besar sebagai bahagian berputar, yang dapat mengekalkan kestabilan pergerakan mekanikal semasa proses pengindeksan dan dapat menahan beban besar.
Permohonan	Jentera automatik, jentera pembungkusan, jentera pemasangan, industri bateri lithium, industri elektronik, jentera laser, jentera perkakasan, mekanisme putar sekejap automatik
Ketepatan	± 30 (arka - sec)
Stesen	4/ 5/ 6/ 8/ 10/ 12/ 16/ 20/ 24/ 30/ 32/ 36/ 40 / 48
Berat	20kg-2240kg
Model	80DT/ 110DT/ 140DT/ 180DT/ 210DT/ 250DT/ 350DT/ 450DT

Model dan data teknikal utama

Model	80dt	110DT	140DT	180dt	210DT	250dt	350DT	450DT
Kuasa Motor yang Dipadankan (KW)	0.12/0.2	0.2/0.4	0.4/0.75	0.75/1.5	0.75/1.5	1.5/2.2	2.2/3.7	3.7
Diameter aperture berongga	30	40	50	60	115	80	125	180
Beban radial output yang dibenarkan (kgf)	520	860	1050	1500	1950	2500	4500	6500
Beban paksi output yang dibenarkan (kgf)	220	420	720	1100	1520	1800	3300	4500
Ketepatan Pengindeksan (ARC Sec)	±30	±30	±30	±30	±30	±30	±30	±30
Berat (kg)	20	50	85	190	450	500	1200	2240
Nombor stesen	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
Permukaan pemasangan	Lukisan rujukan
Kelajuan aci input (rpm)	5 ~ 400 (sehingga pemuatan sebenar) sila maklumkan terlebih dahulu jika kelajuan tinggi menggunakan
Nota	2-12 stesen adalah R1 Lead tunggal Di atas 16 stesen adalah R2.R3.R4 Multi Leads

permohonan

Pengindeks Stesen Tetap adalah aplikasi yang sangat berguna yang membantu perniagaan, kilang, dan lokasi lain untuk dengan cepat melaksanakan pelbagai tugas automasi. Berikut adalah beberapa contoh aplikasi pengindeksan stesen tetap DT:

Industri pembungkusan	Pengindeksan stesen tetap DT boleh digunakan untuk garisan pembungkusan yang besar. Melalui kawalan automasi, kami boleh membenarkan mesin dalam barisan pengeluaran untuk menyelesaikan tugas yang berbeza, seperti penyemburan, pelabelan, dan lain -lain, dengan itu meningkatkan kecekapan kerja dan mengurangkan kehilangan buruh.
Industri Elektronik	Pengindeksan stesen tetap boleh digunakan dalam pembuatan dan pengujian produk elektronik. Robot Arms boleh dipindahkan di meja kerja untuk melengkapkan pemasangan dan menguji komponen elektronik yang berbeza dan menyediakan data yang boleh dipercayai untuk proses berikutnya.
Automotif	Dalam aplikasi automotif, pengindeks stesen tetap DT boleh digunakan untuk lukisan badan, pemasangan roda, dan tugas pemprosesan robot yang lain. Berbanding dengan operasi manual, sistem automatik dapat menyelesaikan tugas lebih cepat dan mengurangkan kadar ralat.
Logistik moden	Pengindeksan stesen tetap juga boleh memainkan peranan penting dalam pelbagai pusat logistik dan gudang. Lengan robot melaksanakan tugas -tugas seperti memuatkan, depalletizing, dan pengendalian, dan mengoptimumkan kecekapan penyimpanan dan sistem pemilihan kecil.

Soalan Lazim

S: Apakah pengindeksan tablet dt?

A: Pengindeks desktop peringkat DT adalah pengindeks ketepatan - yang boleh digunakan untuk membuat bahagian kecil atau melakukan pelbagai eksperimen. Ia dikawal oleh teknologi digital dan dicirikan oleh ketepatan yang tinggi, kemudahan operasi dan pelbagai fungsi.

S: Apakah ciri -ciri pengindeksan DT Tabletop?

A: Ciri -ciri pengindeksan tablet platform DT termasuk ketepatan yang tinggi, pelbagai fungsi, sistem kawalan yang kuat, mudah untuk beroperasi dan mengekalkan, selamat dan boleh dipercayai, yang boleh digunakan untuk pelbagai eksperimen dan proses pembuatan, dan banyak lagi.

S: Apakah senario aplikasi untuk pengindeks desktop platform DT?

A: Pengindeks desktop DT boleh digunakan dalam pelbagai eksperimen dan proses pembuatan, seperti: pembuatan bahagian mikro -, pemesinan optik, pemesinan elektronik, penyelidikan bioperubatan, dan lain -lain.
